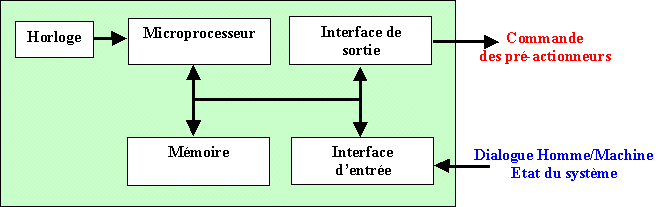

La structure interne d'un API peut se représenter comme suit :

Un API se compose donc de trois grandes parties :

- Le processeur ;
- La zone mémoire ;
- Les interfaces Entrées/Sorties

1)- Le microprocesseur :

2)- La zone mémoires :

a)- La Zone mémoire va permettre :

· De recevoir les informations issues des capteurs d'entrées
· De recevoir les informations générées par le processeur et destinées à la commande des sorties (valeur des compteurs, des temporisation, …)
· De recevoir et conserver le programmable du processus

b)-Action possible sur une mémoire :

· ECRIRE pour modifier le contenu d'un programme
· EFFACER pour faire disparaître les informations qui ne sont plus nécessaire
· LIRE pour en lire le contenu d'un programme sans le modifier

c)- Technologie des mémoires :

- RAM (Random Acces Memory): mémoire vive dans laquelle on peut lire, écrire et effacer (contient le programme)
- ROM (Read Only Memory): mémoire morte dans laquelle on ne peut que lire.
- EPROM mémoires mortes reprogrammables effaçables aux rayons ultra-violets.
- EEPROM mémoires mortes reprogrammables effaçables électriquement.

Exemple:

Soit une mémoire de 8 Koctets = 8 x 1024 x 8 = 65 536 BITS. Cette mémoire peut contenir
65 536 informations binaires.

3) Les interfaces d'entrées/sorties :

a)- Interfaces d'entrées :

· Recevoir l'information en provenance du capteur
· Traiter le signal en le mettant en forme, en éliminant les parasites et en isolant électriquement l'unité de commande de la partie opérative.

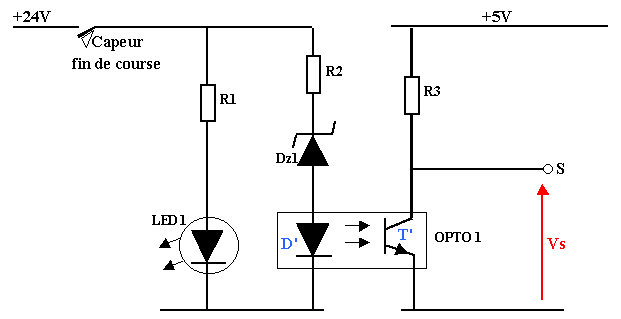

Fonctionnement de l'interface :





b)- Interfaces de sorties :

Elles sont destinées à :

· Commander les pré-actionneurs et éléments des signalisation du système
· Adapter les niveaux de tensions de l'unité de commande à celle de la partie opérative du système en garantissant une isolation galvanique entre ces dernières.

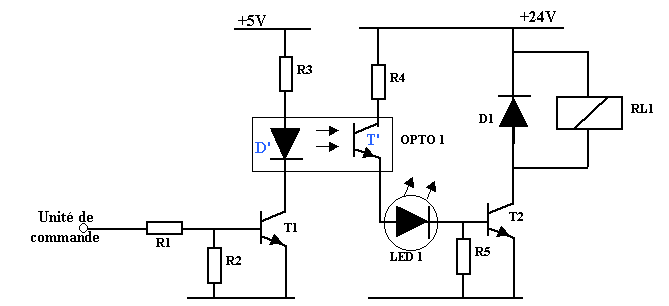

Fonctionnement de l'interface :

4)- Alimentation de l'automate programmable industriel :

L'alimentation intégrée dans l'API, fournit à partir des tensions usuelles des réseaux ( 230 V, 24 V= ) les tensions continues nécessaire au fonctionnement des circuits électroniques.

II)- API TSX 17 de chez télémécanique

1) Câblage des entrées/sorties

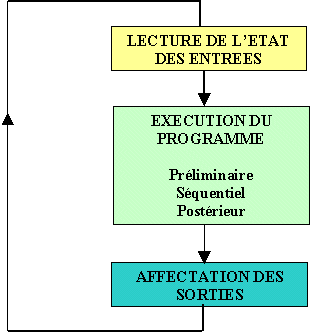

2)- Fonctionnement du TSX

3)- Programmation du TSX en langage PL7-2

Le PL7-2 associe deux langages :

· Le Ladder " schéma à contacts "
· Le Grafcet " Chart "

a)- Le ladder

Le langage Ladder est une succession " de réseaux de contacts " véhiculant des informations logiques depuis les entrées vers les sorties. Le résultats dépend des fonctions programmées.

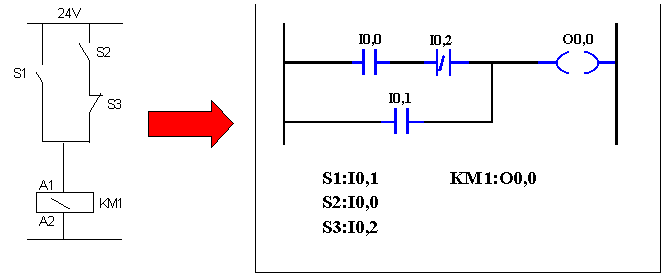

Exemple :

b)- Le Grafcet " Chart "

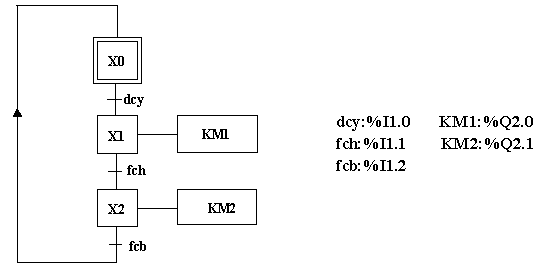

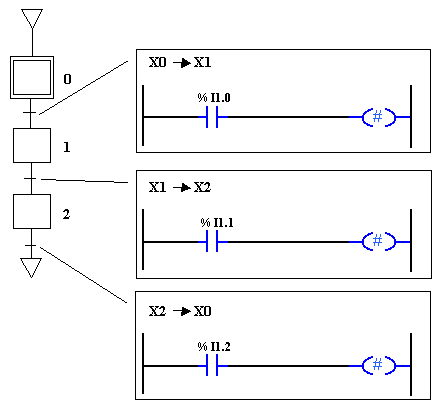

La construction du Grafcet se fait en CHART comme ci-dessous :

L'activation des sorties associées aux étapes du Grafcet s'effectue dans le POSTERIEUR

III)- API TSX micro de chez télémécanique

1) Câblage des entrées/sorties

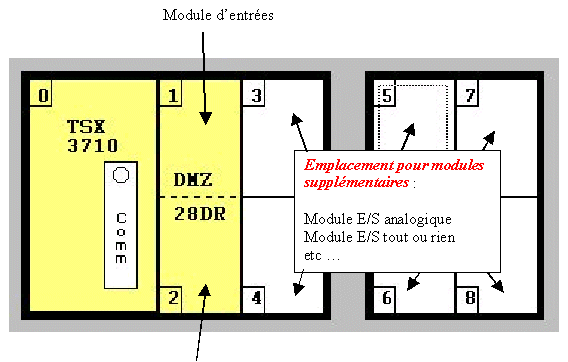

2)- Configuration matériel du TSX micro

3)- Programmation du TSX micro en langage PL7-micro

Le PL7-micro associe deux langages :

· Le Ladder " schéma à contacts "
· Le Grafcet " Chart "

a)- Le ladder

Le langage Ladder est une succession " de réseaux de contacts " véhiculant des informations logiques depuis les entrées vers les sorties. Le résultats dépend des fonctions programmées.

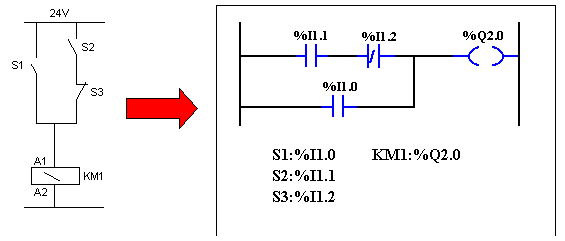

Exemple :

b)- Le Grafcet " Chart "

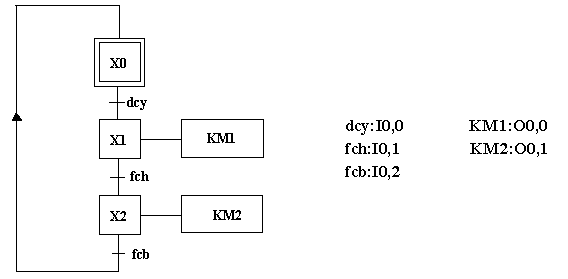

La construction du Grafcet se fait en CHART comme ci-dessous :

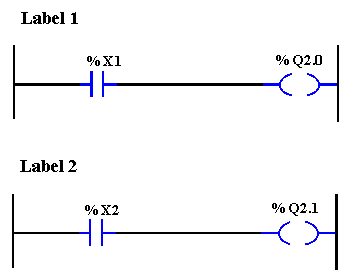

L'activation des sorties associées aux étapes du Grafcet s'effectue dans le POSTERIEUR.
